工業熱電阻

WZPK-236鎧裝熱電阻

文字：[大][中][小] 手機頁面二維碼

2021/12/22 瀏覽次數：

一鍵分享

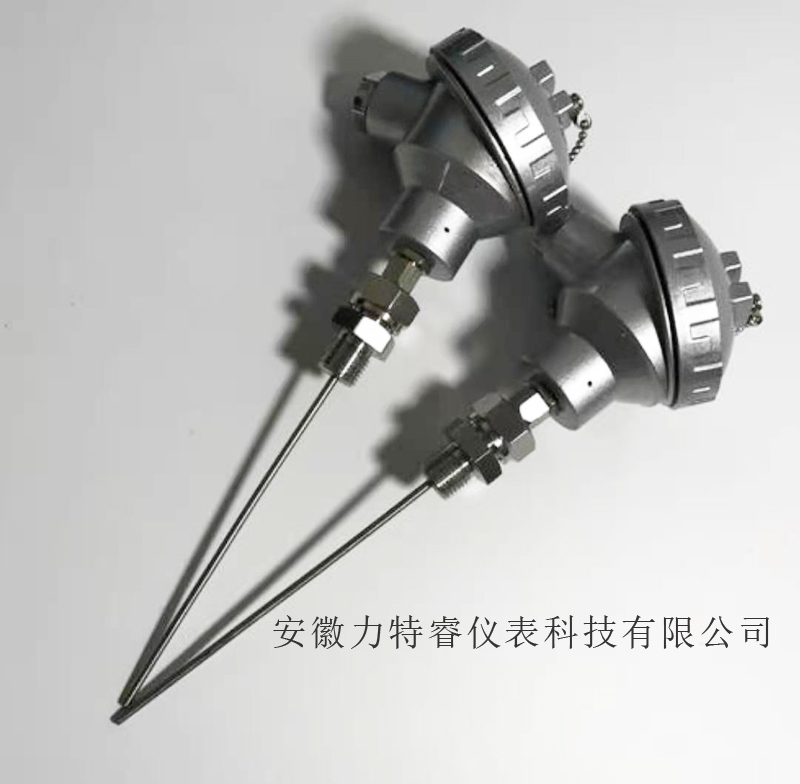

產品名稱；WZPK-236鎧裝鉑熱電阻
產品型號；WZPK-236
生產廠家；安徽力特睿儀表科技有限公司
電話；18255086236 微信同號
個性化定制：團隊經驗豐富，制作工藝成熟，產品型號多樣，按產品型號需定制，滿足客戶多方面需求。
性能：抗氧化性強，600攝氏度以下在空氣中可以長期使用，不發生氧化；
質量：原材料優質，元件品質高，密度精確，使用壽命長。
價格：行業平均價格，質高價優，滿足多樣化產品需求，讓您選擇適合優惠的產品。
服務：品質保證，交貨及時，服務到位，售后完善，提供在線疑難問題解答
實力：“高科技、高品質”，引進國內外先進的構架與模式，組織企業的生產經營管理體系。擁有先進生產機器和運營團隊，專業設計師根據產品型號設計專業產品，滿足客戶多樣行業需求

鎧裝熱電阻WZPK-236/PT100工作原理

鎧裝熱電阻WZPK-236/PT100工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。

鎧裝熱電阻WZPK-236/PT100型號表示

W	Z	P	K	規格						內容
				-	1					無固定裝置
					2					固定卡套螺紋
					3					可動卡套螺紋
					4					固定卡套法蘭
					5					可動卡套法蘭
					安裝固定形式	0				簡易式
						2				防濺式
						3				防水式
						6				插座式
						7				帶連線導線式
						接線盒形式（自由端形式）	3			φ3
							4			φ4
							5			φ5
							6			φ6
							直徑	引進元件
									設計序號
W	Z	P	K	-	□	□	□	S	A

□主要技術指標

分度號Pt100：A級Ro=100±0.06Ω

B級Ro=100±0.12Ω

量程規格

型　號	分度號	測溫范圍℃	精度等級	允許偏差△t　℃
WZPK	Pt100	-200～500	A級	±（0.15或+0.002︱t︱）
WZPK	Pt100	-200～500	B級	±（0.3或+0.005︱t︱）

注：式中“t"為感溫元件實測溫度值

公稱壓力

一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。

熱電阻絕緣電阻：

常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。

熱電阻允許通過電流

通過鎧裝鉑電阻測量電流zui大不超過5mA。

□型號規格

簡易端子

型號	分度號	測溫范圍℃	精度等級	熱響應時間T0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-103S	Pt100	-200~500	A級或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-104S				≤5	φ4
WZPK-105S				≤8	φ5
WZPK-106S				≤12	φ6
WZPK2-105SA				≤8	φ5
WZPK2-106SA				≤12	φ6
WZPK-203S				≤3	φ3		固定卡套螺栓
WZPK-204S				≤5	φ4
WZPK-205S				≤8	φ5
WZPK-206S				≤12	φ6
WZPK2-205SA				≤8	φ5
WZPK2-206SA				≤12	φ6
WZPK-303S				≤3	φ3		可動卡套螺栓
WZPK-304S				≤5	φ4
WZPK-305S				≤8	φ5
WZPK-306S				≤12	φ6
WZPK2-305SA				≤8	φ5
WZPK2306SA				≤12	φ6
WZPK-403S				≤3	φ3		固定卡套法蘭
WZPK-404S				≤5	φ4
WZPK-405S				≤8	φ5
WZPK-406S				≤12	φ6
WZPK2-405SA				≤8	φ5
WZPK2406SA				≤12	φ6
WZPK-503S				≤3	φ3		可運卡套法蘭
WZPK-504S				≤5	φ4
WZPK-505S				≤8	φ5
WZPK-506S				≤12	φ6
WZPK2-505SA				≤8	φ5
WZPK2506SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

防濺式接線盒

型號	分度號	測溫范圍℃	精度等級	熱響應時間T0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-123S	Pt100	-200~500	A級或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-124S				≤5	φ4
WZPK-125S				≤8	φ5
WZPK-126S				≤12	φ6
WZPK2-125SA				≤8	φ5
WZPK2-126SA				≤12	φ6
WZPK-223S				≤3	φ3		固定卡套螺栓
WZPK-224S				≤5	φ4
WZPK-225S				≤8	φ5
WZPK-226S				≤12	φ6
WZPK2-225SA				≤8	φ5
WZPK2-226SA				≤12	φ6
WZPK-323S				≤3	φ3		可動卡套螺栓
WZPK-324S				≤5	φ4
WZPK-325S				≤8	φ5
WZPK-326S				≤12	φ6
WZPK2-325SA				≤8	φ5
WZPK2326SA				≤12	φ6
WZPK-423S				≤3	φ3		固定卡套法蘭
WZPK-424S				≤5	φ4
WZPK-425S				≤8	φ5
WZPK-426S				≤12	φ6
WZPK2-425SA				≤8	φ5
WZPK2426SA				≤12	φ6
WZPK-523S				≤3	φ3		可運卡套法蘭
WZPK-524S				≤5	φ4
WZPK-525S				≤8	φ5
WZPK-526S				≤12	φ6
WZPK2-525SA				≤8	φ5
WZPK2526SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

防水式接線盒

型號	分度號	測溫范圍℃	精度等級	熱響應時間T0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-133S	Pt100	-200~500	A級或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-134S				≤5	φ4
WZPK-135S				≤8	φ5
WZPK-136S				≤12	φ6
WZPK2-135SA				≤8	φ5
WZPK2-136SA				≤12	φ6
WZPK-233S				≤3	φ3		固定卡套螺栓
WZPK-234S				≤5	φ4
WZPK-235S				≤8	φ5
WZPK-236S				≤12	φ6
WZPK2-235SA				≤8	φ5
WZPK2-236SA				≤12	φ6
WZPK-333S				≤3	φ3		可動卡套螺栓
WZPK-334S				≤5	φ4
WZPK-335S				≤8	φ5
WZPK-336S				≤12	φ6
WZPK2-335SA				≤8	φ5
WZPK2336SA				≤12	φ6
WZPK-433S				≤3	φ3		固定卡套法蘭
WZPK-434S				≤5	φ4
WZPK-435S				≤8	φ5
WZPK-436S				≤12	φ6
WZPK2-435SA				≤8	φ5
WZPK2436SA				≤12	φ6
WZPK-533S				≤3	φ3		可運卡套法蘭
WZPK-534S				≤5	φ4
WZPK-535S				≤8	φ5
WZPK-536S				≤12	φ6
WZPK2-535SA				≤8	φ5
WZPK2536SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

插座式端子

型號	分度號	測溫范圍℃	精度等級	熱響應時間T0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-163S	Pt100	-200~500	A級或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-164S				≤5	φ4
WZPK-165S				≤8	φ5
WZPK-166S				≤12	φ6
WZPK2-165SA				≤8	φ5
WZPK2-166SA				≤12	φ6
WZPK-263S				≤3	φ3		固定卡套螺栓
WZPK-264S				≤5	φ4
WZPK-265S				≤8	φ5
WZPK-266S				≤12	φ6
WZPK2-265SA				≤8	φ5
WZPK2-266SA				≤12	φ6
WZPK-363S				≤3	φ3		可動卡套螺栓
WZPK-364S				≤5	φ4
WZPK-365S				≤8	φ5
WZPK-366S				≤12	φ6
WZPK2-365SA				≤8	φ5
WZPK2366SA				≤12	φ6
WZPK-463S				≤3	φ3		固定卡套法蘭
WZPK-464S				≤5	φ4
WZPK-465S				≤8	φ5
WZPK-466S				≤12	φ6
WZPK2-465SA				≤8	φ5
WZPK2466SA				≤12	φ6
WZPK-563S				≤3	φ3		可運卡套法蘭
WZPK-564S				≤5	φ4
WZPK-565S				≤8	φ5
WZPK-566S				≤12	φ6
WZPK2-565SA				≤8	φ5
WZPK2566SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線

帶延長導線

型號	分度號	測溫范圍℃	精度等級	熱響應時間T0.5S	直徑mm	長度Lmm	安裝固定裝置
WZPK-173S	Pt100	-200~500	A級或 B級	≤3	φ3	單支長度：100 150 200 250 300 400 500 750 1000 雙支長度： 100 150 200 250 300 400 500	無固定裝置
WZPK-174S				≤5	φ4
WZPK-175S				≤8	φ5
WZPK-176S				≤12	φ6
WZPK2-175SA				≤8	φ5
WZPK2-176SA				≤12	φ6
WZPK-273S				≤3	φ3		固定卡套螺栓
WZPK-274S				≤5	φ4
WZPK-275S				≤8	φ5
WZPK-276S				≤12	φ6
WZPK2-275SA				≤8	φ5
WZPK2-276SA				≤12	φ6
WZPK-373S				≤3	φ3		可動卡套螺栓
WZPK-374S				≤5	φ4
WZPK-375S				≤8	φ5
WZPK-376S				≤12	φ6
WZPK2-375SA				≤8	φ5
WZPK2376SA				≤12	φ6
WZPK-473S				≤3	φ3		固定卡套法蘭
WZPK-474S				≤5	φ4
WZPK-475S				≤8	φ5
WZPK-476S				≤12	φ6
WZPK2-475SA				≤8	φ5
WZPK2476SA				≤12	φ6
WZPK-573S				≤3	φ3		可運卡套法蘭
WZPK-574S				≤5	φ4
WZPK-575S				≤8	φ5
WZPK-576S				≤12	φ6
WZPK2-575SA				≤8	φ5
WZPK2576SA				≤12	φ6

注：1）保護管材料和固定裝置材料：1Cr18Ni9Ti不銹鋼。

2）雙支只生產B級

3）雙支為三線制引線
