高溫高壓熱電偶WRNG-440

文字：[大][中][小] 手機頁面二維碼

2021/12/22 瀏覽次數：

一鍵分享

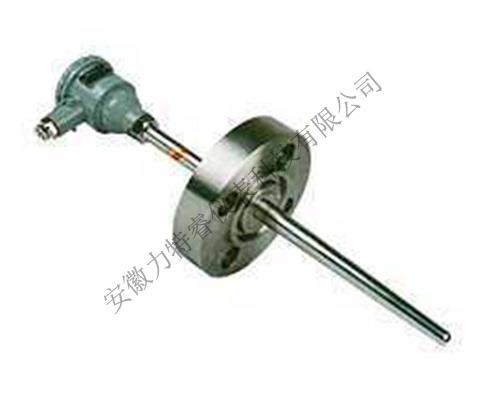

　產品名稱；WRNG-440高溫熱電偶
產品型號；WRNG-440
生產廠家；安徽力特睿儀表科技有限公司
電話；18255086236 微信同號
個性化定制：團隊經驗豐富，制作工藝成熟，產品型號多樣，按產品型號需定制，滿足客戶多方面需求。
性能：抗氧化性強，1000攝氏度以下在空氣中可以長期使用，不發生氧化；
質量：原材料優質，元件品質高，密度精確，使用壽命長。
價格：行業平均價格，質高價優，滿足多樣化產品需求，讓您選擇適合優惠的產品。
服務：品質保證，交貨及時，服務到位，售后完善，提供在線疑難問題解答
實力：“高科技、高品質”，引進國內外先進的構架與模式，組織企業的生產經營管理體系。擁有先進生產機器和運營團隊，專業設計師根據產品型號設計專業產品，滿足客戶多樣行業需求

　適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。

　　主要技術參數

　　電氣出口：M20x1.5,NPT1/2

　　連接尺寸：M20x1.5, NPT1/2

　　防護等級：IP65

　　隔爆等級：d‖BT4, d‖CT5

高溫高壓熱電偶詳細介紹
1、應用
適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
2、主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
3、高溫高壓熱電偶型號及規格

型號	分度號	測溫范圍℃	熱響應時間	保護管材料	規格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

(1) 熱電偶 I 級按協議訂貨；
(2) 保護管其余材質按協議訂貨；
(3) 型號 430 為防水式，型號 440 為隔爆式。
4、保護管材質及選用

材質	使用溫度℃	特點及用途
1Cr18Ni9Ti	-200 — 800	具有高溫耐蝕性，通常為一般耐熱鋼使用
304	-200 — 800	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316	-200 — 750	低碳含量，具有良好耐晶間通常作為耐熱鋼使用
316L	-200 — 750	超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用
310S	-200 — 1000	具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
SY3030	0 — 1100	鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用

5、套管形式選擇
法蘭可選擇 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。

代號	N	M	D	d	D1	D2
A	M20x1 ． 5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B	M20x1 ． 5(NPT1/2)	NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

6、法蘭型號及規格
法蘭標準代號

標準代號	文件編號
中國國家標準	GB9112-9131-88
中國化工部標準	HG20592-20635-97 （ HGJ44-76-91 ）（ HG5001-5028-58 ）
中國機械部標準	JB/T74-90-94 （ JB81-82-59 ）
美國標準	ASME/ANSI B16 ． 5-88
德國標準	DIN 2628-2638-1975
日本標準	JIS2201-1796

7、法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
8、選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例：高溫高壓隔爆熱電偶 K 型 1 級保護管 A 級型插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ

　　公稱壓力：15-40MPa
